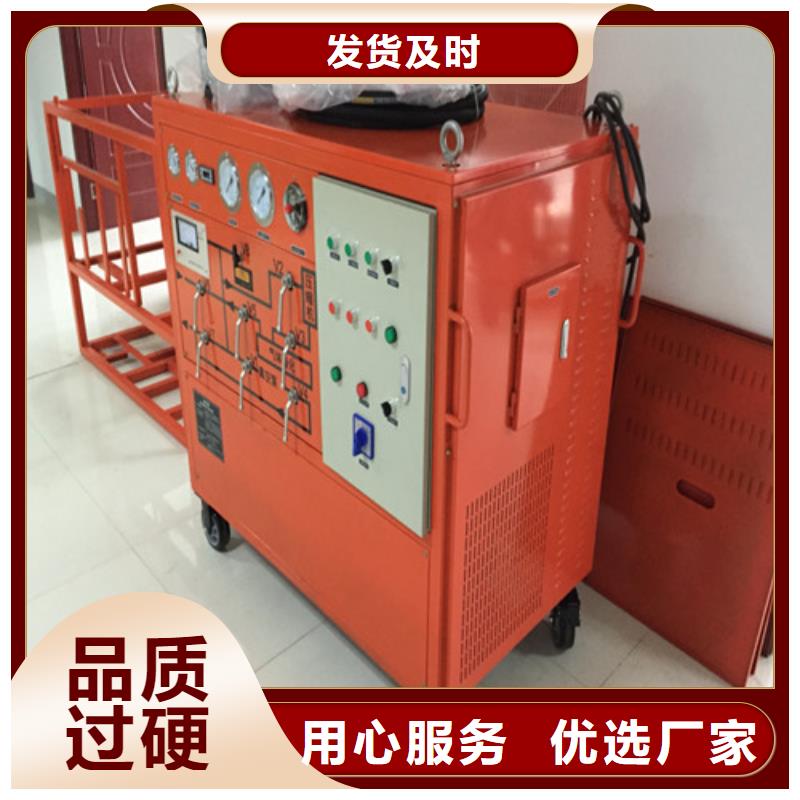

SF6气体抽真空充气装置【蓄电池充放电测试仪】源头厂家经验丰富

安徽淮北SF6气体抽真空充气装置冷凝器不转风扇电机缺陷检查风扇电机10电加热不工作断路器熔断电加热有缺陷检查断路器4DL检查电加热在检查上述故障可能的原因时，还应注意检查总电源断路器和各开关、按钮的接触性及有关的接线情况。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口检查，全压强不高，旋去加油塞无明显漏气声，可能存放不当，有水汽进入泵内，应更换新油。无漏气声，换油无效，应检查阀座上小油孔是否堵塞，小孔位置在泵的短阀片处月形槽内。接入系统后真空度不高，可能是系统接头，管道阀门，各类设备有漏气，应逐一捉漏检查，排除故障。泵未经拆卸清洗，突然出现撞击声，真空度下降，可检查旋片弹簧是否折断，或有无异物进入泵内。泵使用日久，真空度渐有下降，可能是润滑油混入可凝性气体和润滑油裂介变质，以及零件老化所致，可用换油、换零件，逐一试验。泵拆装后，有大漏气声，可能是橡胶件装配不当，损坏，应调整或更换。排气阀片老化变形、损坏或螺钉拉脱，会出现异样气声和油面的显著泛动，也会影响真空度，应调整重装。以上措施均无效，又无漏气声，可能使用日久，零部件磨损或受腐蚀所致，也可能是转子变形，精度降低，甚至转子、旋片等零件损坏，应拆开检查，修整或换上新零件。

安徽淮北SF6气体抽真空充气装置开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。所以当排气压力上升过快时，可适当调节压缩机进气口V2阀门开启的大小来控制。(5)回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，液位不可超过视镜2/3处。(6)回收达到回收终压力或预定值时，回收工作结束。(7)关冷冻压缩机，关V3、SF6压缩机、V2、V7。3、充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。(1)管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。(2)当贮存容器压力较高时，开V4，直接向电器设备充气，可观察M6压力表值。(3)当贮存容器压力降低后，无法直接向电器设备充气，在V7处外接气源通过V7、V6直接向电器设备充气；或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内，这时关V6，开V7、V2、V3、SF6压缩机、V4，直至达到所需的工作压力。(4)停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。(1)管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。(2)提前开冷冻压缩机。(3)开V7、V2、SF6压缩机、V3、V4、钢瓶阀门,进行罐瓶。(4)灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。

安徽淮北SF6气体抽真空充气装置操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，参见附录四操作面板流程图，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：a)开真空泵抽真空前，根据需要决定是否连接管路排放至室外。b)开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。c)凡需要观察真空度时，打开V8阀门，观察完毕后随时关闭V8阀门。d)真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②回收管路开真空泵、V1、 V7关V1、真空泵、V7③电器设备充放管路钢瓶开真空泵、V1、 V6关V1、真空泵、V62、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。(1)管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。(2)根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。(3)回收初始，回收初压力(M1)较高时，开V7、半开V2 、V3、SF6压缩机。
